Сальник (манжета армированная)
Сальники или манжеты армированные ГОСТ 8752-79 и импортные резиновые с пружиной служат для уплотнения вращающихся валов.
Работают в минеральных маслах, воде, дизельном топливе при избыточном давлении до 0.05 МПа и скорости вращения до 20 м/с. Изготавливаются из резины группы 1 (7-ИРП-1068 3с, 7-ИРП-1068-24, 51-1455).
Работоспособны при t° от -45°С до +100°С.
Пример условного обозначения: 1.2-dxD, где
1 - тип манжеты (1 - без пыльника; 2 - с пыльником)
2 - исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой; 2 - с формованной рабочей кромкой)
d - диаметр вала (мм)
D - наружный диаметр манжеты (мм)
Манжеты типов 1.1 и 2.1 (т.е. с рабочей кромкой, полученной после формирования дополнительной механической обработкой) на данный момент не выпускаются.
В обозначении типа армированных манжет импортного производства указывается только одна цифра: 1 (без пыльника) или 2 (с пыльником). Разделение манжет по типу рабочей кромки не предусмотрено.
Сальники или манжеты армированные ГОСТ 8752-79 и импортные резиновые с пружиной служат для уплотнения вращающихся валов.
Работают в минеральных маслах, воде, дизельном топливе при избыточном давлении до 0.05 МПа и скорости вращения до 20 м/с. Изготавливаются из резины группы 1 (7-ИРП-1068 3с, 7-ИРП-1068-24, 51-1455).
Работоспособны при t° от -45°С до +100°С.
Пример условного обозначения: 1.2-dxD, где
1 - тип манжеты (1 - без пыльника; 2 - с пыльником)
2 - исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой; 2 - с формованной рабочей кромкой)
d - диаметр вала (мм)
D - наружный диаметр манжеты (мм)
Манжеты типов 1.1 и 2.1 (т.е. с рабочей кромкой, полученной после формирования дополнительной механической обработкой) на данный момент не выпускаются.
В обозначении типа армированных манжет импортного производства указывается только одна цифра: 1 (без пыльника) или 2 (с пыльником). Разделение манжет по типу рабочей кромки не предусмотрено.
Выпускаемые отечественной промышленностью манжеты регламентируются ГОСТ 8752-79.
|
Манжеты ГОСТ должны изготовляться двух типов: Тип 1 - однокромочные;
Тип 2 - однокромочные с пыльником (отечественного производства); Манжеты без пыльника предназначаются для предотвращения вытекания уплотняемой среды. Манжеты с пыльником предназначаются для предотвращения вытекания уплотняемой среды и защиты от проникания пыли. Манжеты с пружиной обеспечивают более плотную фиксацию манжеты к валу. Манжеты бывают в двух исполнениях: 1 - с механически обработанной кромкой (на данный момент не выпускаются!); 2 - с формованной кромкой.
Манжеты типов 1.1 и 2.1 (т.е. с рабочей кромкой, полученной после формования дополнительной механической обработкой) на данный момент не выпускаются!!!
Манжеты Китай бывают следующих видов:
Тип TC - однокромочные с пыльником;
Тип VC - однокромочные без пыльника и пружины;
Тип KC - однокромочные с пыльником и без пружины;
Тип SC - однокромочные без пыльника, с пружиной. Данные о типе сальника и и исполнении отражены в названии самой манжеты, например Манжета армированная 1.2-8х22-7 ГОСТ 8752-79, где
|

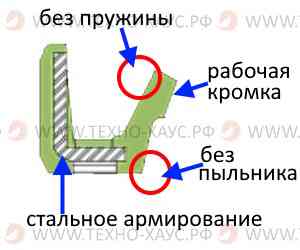

 На изображении выше, слева сальник без пыльника (тип 1), справа с пыльником (тип 2). |
Манжеты (сальники) в наименовании которых фигурирует ГОСТ, и есть обозначение типа, исполнения и размеров выпускаются в России. Сальники без обозначения исполнения и ГОСТа (ТС) изготовлены в Китае.
| Манжеты Китай | Манжеты ГОСТ | |
|
С грязезащитной кромкой (пыльником) и пружиной. Используются для низких давлений до 0,5 Атм. Дополнительная грязезащитная кромка (пыльник) обеспечивает повышенную защиту рабочей кромки. Полость между двумя кромками наполняется смазкой, чтобы защитить вал от коррозии, и для облегчения скольжения. |
Тип 2.2 С грязезащитной кромкой (пыльником) и пружиной (соответствует типу ТС)
|
|
Используется для рабочей среды без давления, особенно для пластичных смазок и вязких жидкостей. Защищают от пыли грязи. |
|
|
Такой же, как тип VC, но с дополнительной грязезащитной кромкой (пыльником), которая обеспечивает защиту рабочей кромки. Полость между двумя кромками наполняется смазкой, чтобы ограничить коррозию вала, и для облегчения скольжения сальника по валу. |
Тип 1.2 Без грязезащитной кромки (без пыльника), с пружиной (соответствует типу SС)
|
|
Используются для низких давлений до 0,5 Атм. ЕСли с дополнительным кольцом - до 10 Атм.Не подходит для использования с пылью и грязью в окружающей среде. |
|
Подробнее о типах, исполнении и размерах сальников вы можете прочитать в ГОСТе 8752-79.
